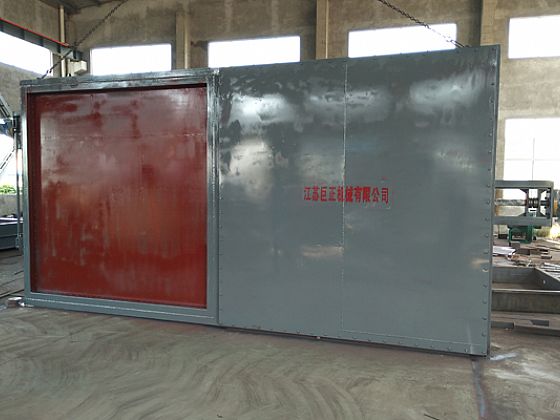

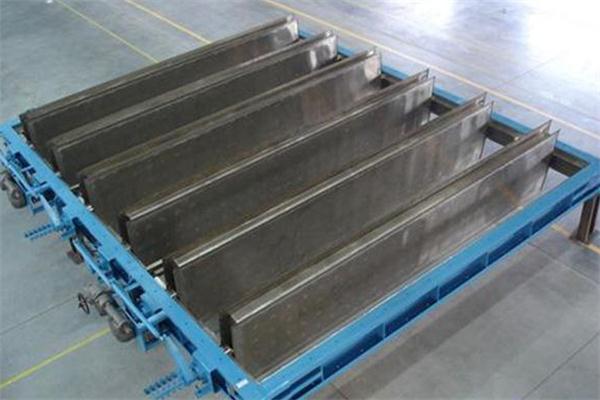

在大型火力發電機組煙氣脫硫（FGD）系統中，煙氣脫硫擋板門是脫硫裝置進入和退出運行的重要設備。每套FGD脫硫擋板系統由進、出口擋板門和旁路擋板門，公用一套密封空氣系統（包括電加熱器）組成。 擋板門采取帶密封空氣的單軸雙擋板結構型式。每個擋板葉片四周設有鎳合金密封片，擋板門本體上密封風入口設有密封風閥，和擋板門之間為機械聯動。煙氣擋板開，密封風閥關；煙氣擋板關，密封風閥開。擋板門關閉時，在雙層葉片間注入密封空氣，以達到有效隔絕前后介質的目的。
        下面我們來了解了解煙氣擋板門密封風機系統設置方面的知識點！
(1)?擋板門密封風系統設置的必要性?
       煙氣擋板門一般要求在壓差的作用下具有100%的嚴密性。煙氣擋板門通常采用雙層百葉窗式，除每層擋板門上配有密封元件外，通常還向兩層擋板門的空腔內通入密封氣，以進一步提高擋板門的密封性。  如入、出口擋板門不設密封風系統，當FGD停運時，由于擋板的葉片有間隙存在，熱煙氣會漏入FGD系統中，造成系統內的腐蝕。
        入、出口擋板門設密封風系統在FGD系統檢查時可對人員進行保護。在鍋爐以旁路煙道運行期間，在煙道系統和吸收塔內部進行部件檢查和維修時,用密封風擋板隔斷旁路來進行人員保護。在此期間,利用差壓測量裝置監測煙氣擋板密封氣的壓力
在入、出口擋板門和旁路擋板門中,入、出口擋板門的密封要求嚴，但對于旁路擋板門，其密封要求可放松些。
(2)?擋板密封系統的布置
         擋板密封風系統包括密封風機及其密封風站。密封氣壓力至少維持比煙氣壓力高5mbar，因此風機設計有足夠的容量和壓頭。  密封風機可集中布置，也可分散布置。集中布置為密封系統一般每爐設兩臺，按2×100%容量設計，一運一備。分散設計采用各擋板自帶密封風機。
(3)?密封風的加熱???
煙氣擋板的密封風有加熱與不加熱兩種方式。?
(3)?密封介質
密封介質一般為空氣  。


         煙氣擋板門的的特點表現如下：

1、電熱器能無級自動調溫，節約耗能，使壽命更長。

2、可調節的連桿機構，保證門葉定位準全、轉動靈活；連桿采用關節軸承連接，無間隙帶來的空行程與沖擊。

3、調心滾動軸承支承，能補充管道變形與安裝誤差引起的不同心。

4、執行機構：開啟快捷，安全可靠：具有力矩保護和限位措施，并能遠程控制；具有手動功能，以備安裝調整、檢修時用；可滿足旁路擋板門快速開啟的要求。

5、安全裝置：設有開關定位連鎖裝置及外接行程開關，保證動作可靠和預防錯誤操作。

6、保證整體防腐性能：門葉表面采用整塊合金鋼包襯；合金鋼與碳鋼采用電焊焊接，外表面無焊縫；框架軸孔內部接觸凈煙部分襯合金鋼；合金鋼搭接處的焊接，底部不與碳鋼接觸；合金鋼采用氬弧焊接，焊后進行鈍化處理；合金鋼焊縫均可以看見，便于使用時的檢驗與維修。
